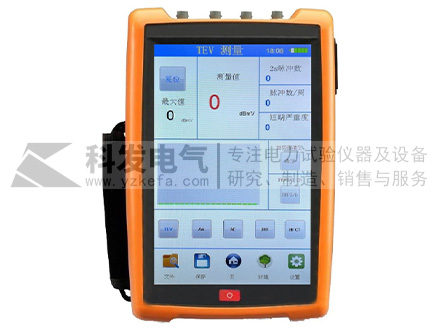

KF-6901E是一款便攜式5通道局部放電巡檢測試儀器，根據不同的配置可以提供暫態地電壓（TEV）、空氣式超聲波（AA）、接觸式超聲波（AE）、高頻電流（HFCT）、超高頻（UHF）5種檢測方式；檢測結果以數字和圖形的方式顯示放電強度、放電相位、歷史數據等,同時提供溫度、濕度、氣壓值的環境測量。

功能特點

u 檢測功能豐富，提供暫態地電壓（TEV）、超聲波（AA和AE）、高頻電流（HFCT）、超高頻（UHF）等多種檢測方式。

u 提供測試數據管理，檢測數據一鍵保存。

u 人機交互采用最新的ARM處理器與嵌入式操作系統，觸摸操作，界面友好。

u 提供USB接口可進行數據的導出。

u 內置功能自檢器，確保儀器功能正常。

u 可測量檢測對象的環境溫度和濕度。

u 附件豐富，方便對各種設備進行檢測，包括TEV探頭、超聲波拋物面波形集中器、接觸式超聲波探頭、外置延長麥克風探頭、HFCT傳感器、超高頻傳感器.

KF-6901E多功能局部放電診斷儀具備兩種檢測模式：巡檢模式、診斷模式；檢測結果以數字和圖形的方式顯示放電強度、放電相位、歷史數據等，并且分析診斷信號種類及故障類型，生成測試報告及診斷結果。同時具有RFID數據存儲芯片識別及智能巡檢功能。

功能特點

1.集暫態地電壓（TEV）檢測、特高頻（UHF）檢測、超聲波（AE）檢測、超聲波（AA）檢測、高頻電流（HFCT）檢測五種原理為一體，適用于高壓設備局部放電測試工作。

2.可以滿足GIS、開關柜、變壓器、電纜等高壓設備的局部放電巡檢及故障分析診斷。

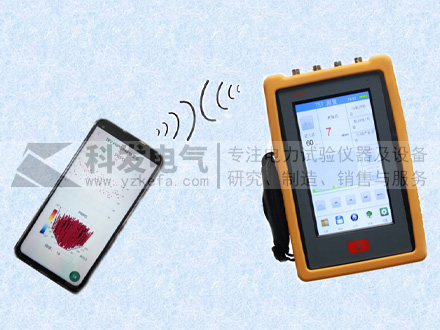

3.故障數據采集采用無線/有線兩種可選傳輸方式，方便人員現場操作，保證測試人員安全傳感器固定在現場，人員可以遠離被測設備進行測試。

4.五種測試原理方式均具有幅值檢測、柱狀趨勢圖、周期圖譜檢測、波形圖譜檢測、脈沖圖譜檢測、PRPD和PRPS圖譜檢測等多種圖譜分析功能，并分析診斷信號種類及故障類型，生成測試報告及診斷結果。儀器小巧、攜帶方便、一機多能，能夠真正做到提高現場使用人員工作效率、減輕工作強度的作用。

5 儀器主機采用安卓系統，并配置快速巡檢工控系統可快速巡檢。局放檢測數據包括：TEV測試數據、超聲波測試數據、特高頻測試數據和高頻電流測試數據。局放測試圖譜包括：脈沖圖譜、波形圖譜、周期圖譜、PRPD/PRPS圖譜檢測等。

6.主機配備專用測試軟件，具備實時控制測量和歷史事件分析和回放功能。符合國標的數據分析軟件，能夠?qū)z測數據進行存儲、管理與分析，能夠兼容并導入其它廠家的符合國標的局放數據文件、并回放。

7.具有多種同步功能，使周期圖譜檢測相位與現場工頻的頻率保持一致。

8.具有RFID數據存儲芯片識別及智能巡檢功能（選配）。

9.采用新型可充電鋰電池，減輕重量的同時，續航時間更長。

應用場景

KF-6901E它適用于變電站和工廠內的配電柜、開關柜、變壓器、電纜（包括橋架、接頭等）和架空線路的絕緣子、柱上開關、GIS等電氣設備的局部放電的帶電檢測與定位。高頻電流（HFCT）檢測模式可以對變壓器、電纜進行局放檢測；超高頻（UHF）和接觸式超聲波（AE）檢測模式可以對GIS設備進行局放檢測。

硬件參數

1.1.1 TEV暫態地電壓測量

u 傳感器：電容式

u 測量范圍：0～160dBmV

u 頻率范圍：3～200MHz

u 分辨率：0.5dB

u 精度：±1dB

u 最大脈沖/周期數：1400

u 最小脈沖率：10Hz

1.1.2 AA空氣式超聲波測量

u 測量范圍：-7dBuV～68dBuV

u 分辨率：1dB

u 精度：±1dB

u 傳感器靈敏度：-65dB （0dB=1伏特/ubar 有效值 SPL）

u 傳感器中心頻率：40kHz

u 頻率范圍：20～300kHz

u 傳感器直徑：16mm

u 外差頻率：38.4kHz

u 接觸式空氣超聲波中心頻率：20~300KHz

1.1.3 AE接觸式超聲波測量

u 測量范圍：0dBuV～68dBuV（0.001mv～1.000mv）

u 分辨率：1dB

u 精度：±1dB

u 傳感器靈敏度：-65 dB (0 dB=1 volt/μbar 有效值SPL)

u 頻率范圍：0～300 kHz

1.1.4 HFCT高頻電流測量

u 傳感器：HFCT

u 測量范圍：0pC～25000pC

u 靈敏度： 5pC

u 檢測頻率：500Hz～50MHz

u 檢測帶寬：100 MHz

u 內徑：45mm

u 外徑：110 mm

u 輸出阻抗：50Ω

u 輸出接口：BNC連接器

1.1.5 UHF超高頻測量

u 傳感器：UHF

u 測量范圍：- 75dBm ~0dBm/-10~60 dBm

u 靈敏度：＞10mm等效高度

u 分辨率：±0.5dB

u 頻率響應：100MHz ～ 2GHz

u 輸出阻抗：50Ω

u 輸出接口：BNC型

1.1.6 聚焦器

u 激光定位最大距離≥100m

1.1.7 紅外成像測溫

u 測量范圍：-20°—400°

1.1.8 輸入、輸出接口

u LEMO外部超聲波傳感器輸入接口

u BNC外部AE傳感器輸入接口

u BNC外部HFCT傳感器輸入接口

u BNC外部UHF傳感器輸入接口

u 3.5mm立體聲耳機插孔

u 標準SD卡數據存儲接口

u 2.1mm低壓直流（18VDC）充電器接口

u 1.3mm電源同步輸入接口

u USB接口

u RJ45以太網接口

u VGA接口

u 紅外成像測溫接口

1.1.9 耳機

u 3.5mm立體聲耳機插孔，32歐姆

1.1.10 內置電源

u 內部電池：鋰離子電池

u 正常工作時間：約8小時

u 電池保護功能：低電壓自動關機

1.1.11 電池充電器

u 額定電壓：90～264V AC

u 頻率：47～63Hz

u 充電電壓：12VDC

u 完全充電時間：12小時

u 尺寸：85mm×50mm×30mm

u 運行溫度：0～40攝氏度

u 濕度：20～85%相對濕度，無凝露

1.1.12 同步適配器

u 電源AC220v

u 輸出 5V/50HZ

u 光同步適配器

u 無線同步適配器：AC220v, 同步距離大于100米

u 有線同步適配器：AC220v

1.1.10 環境參數

u 防護等級：IP65

u 運行溫度：-25～60攝氏度

u 濕度：20～90%相對濕度，無凝露

1.1.11 同步適配器

u 有線同步適配器：電源AC220v, 輸出 5V/50HZ

u 光同步適配器巡檢主機內置

無線同步適配器（選配）：電源AC220v, 同步距離大于100米
